Fabriquer son contrôleur Pop’n Music : Etape 3

Troisième étape : fer à souder

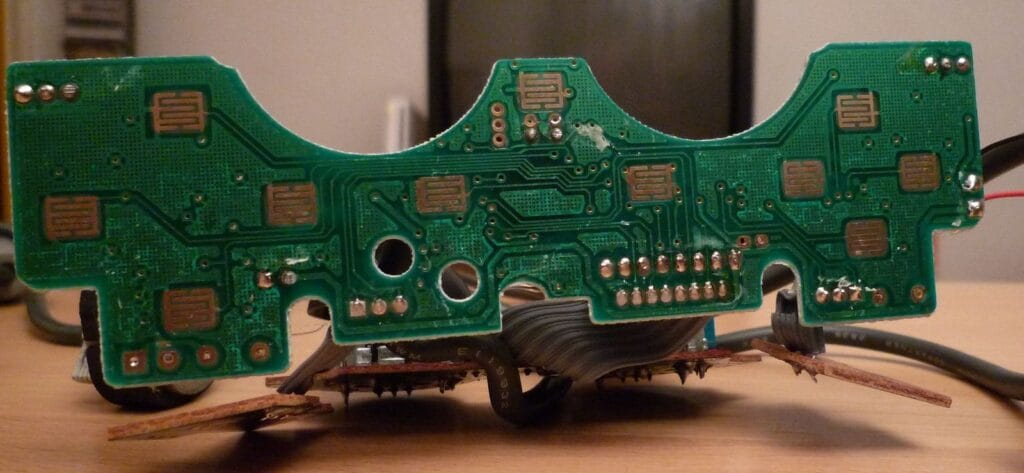

La manette avec une petite feinte pour que la manette se comporte comme un ASC officiel : effectuer une soudure entre les directions gauche+droite+bas ! Et c’est tout ! Rien de compliqué mais indispensable !

Voila tout ce dont vous avez besoin : un fer à souder ! (Et quelqu’un qui maîtrise le sujet et qui vous fera tout le travail).

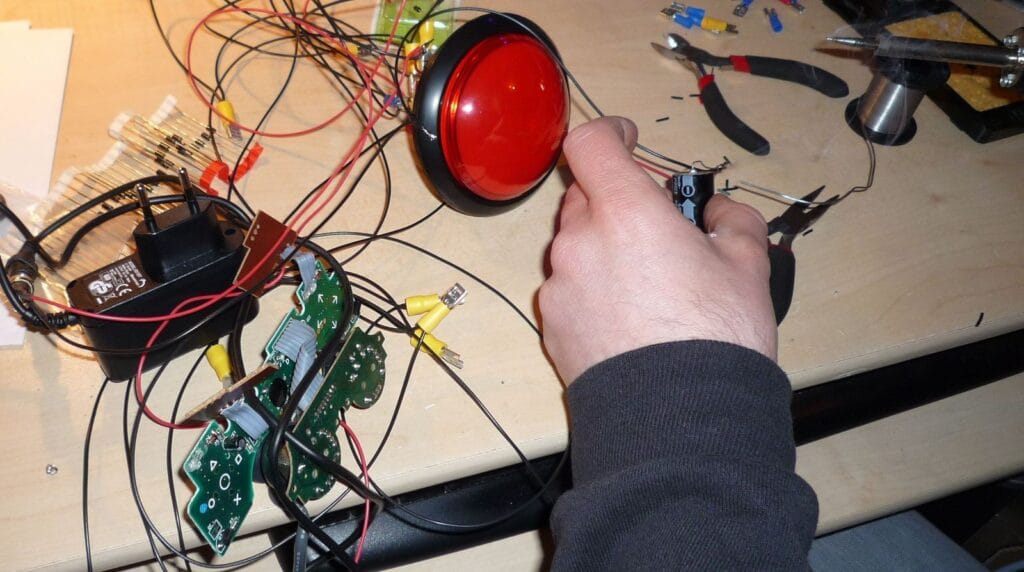

Premier test d’un bouton ! Et ca marche ! On aura aussi fini de tester la configuration des boutons (après avoir effectué la ruse précédente) pour vérifier le schéma suivant qui s’avère correct.

Vous savez donc où souder quel bouton ! Le plus simple étant d’avoir une manette à côté pour se rappeler de la position des boutons évidemment.

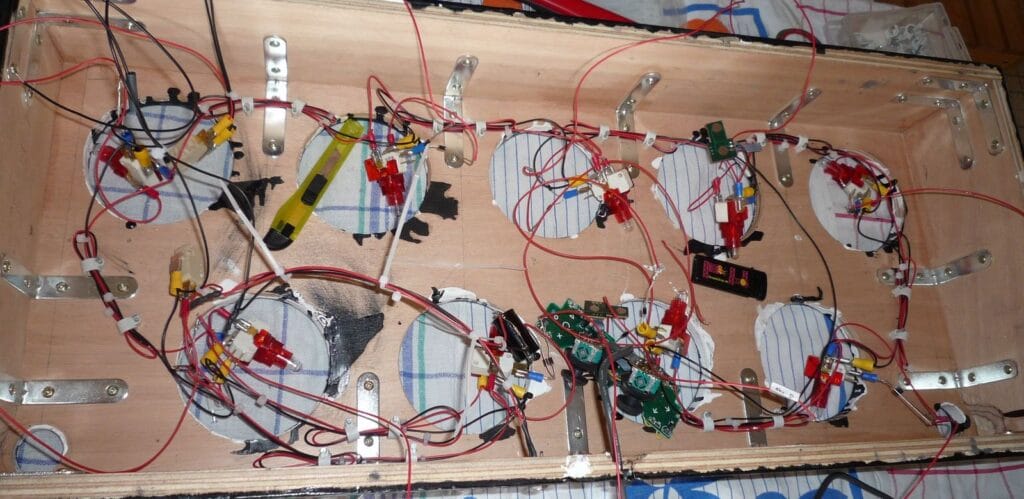

Tout est souder et on commence à fixer l’ensemble sur le boîtier ! Vous remarquerez aussi que l’on a conservé les sticks analogique pour éviter tout soucis. Et vous remarquerez aussi que c’est un jolie bordel de fil…

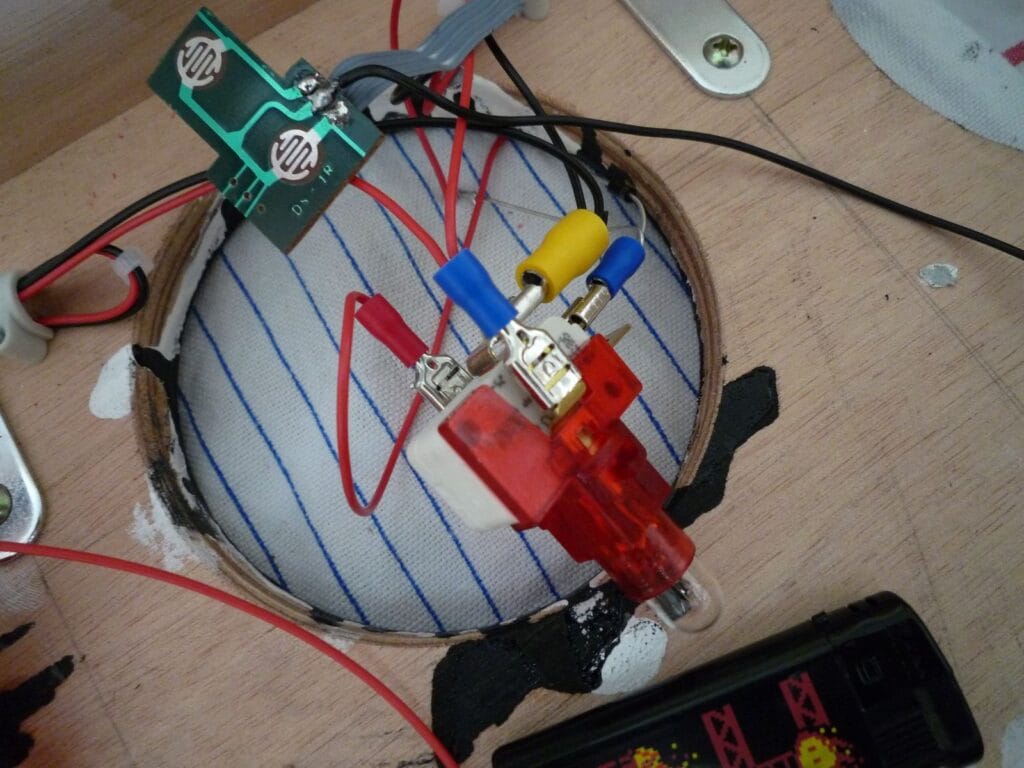

Un futur bouton en gros plan pour que vous puissiez voir les soudures (et aussi parce que je n’y ai pas compris grand chose à cette partie).

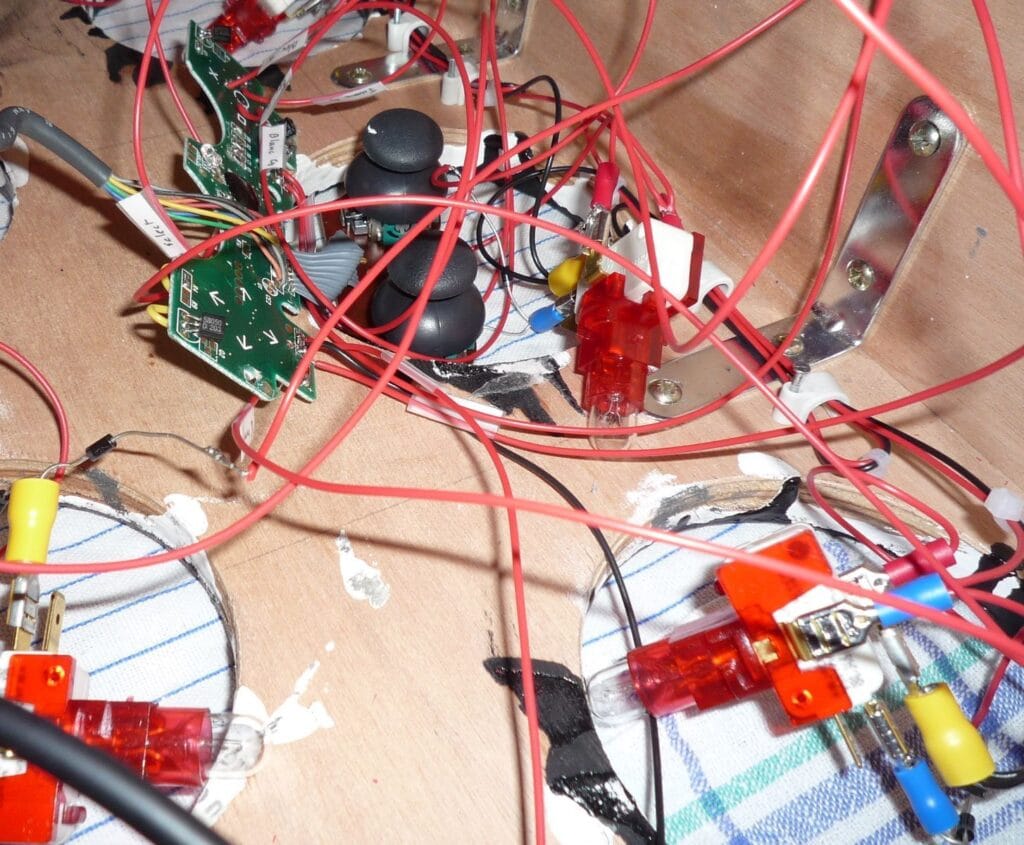

C’est un peu l’embouteillage autour de la manette…

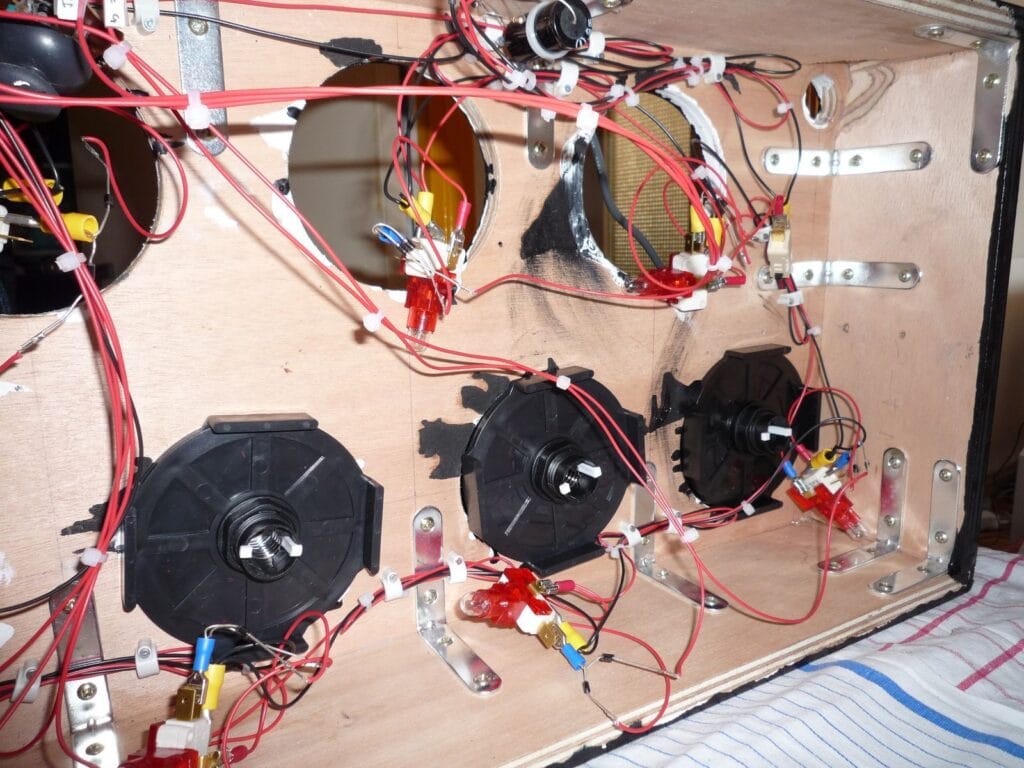

Les boutons commencent à être positionné, les fils sont maintenant moins en bordel…

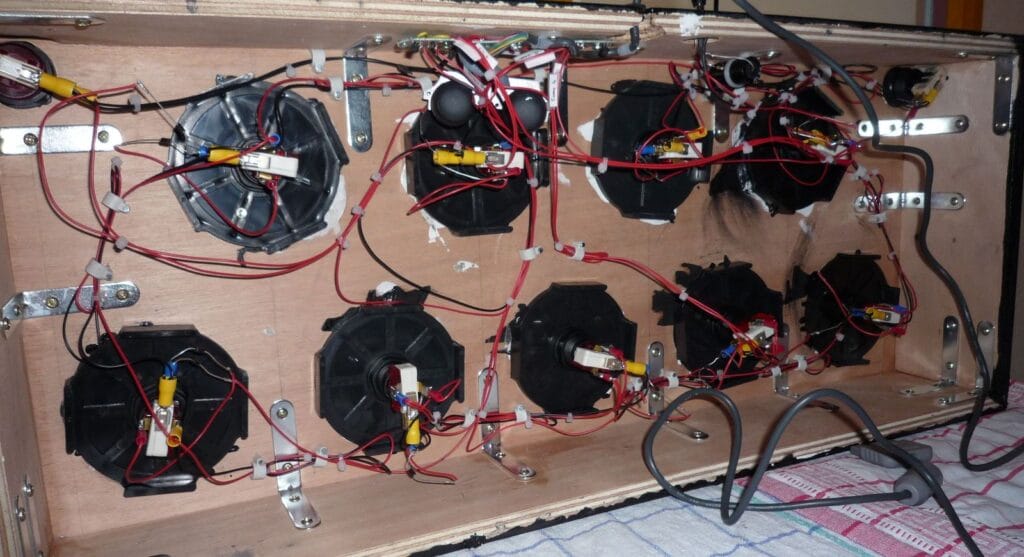

Et c’est terminé ! Plus qu’à refermer la boîte !!!

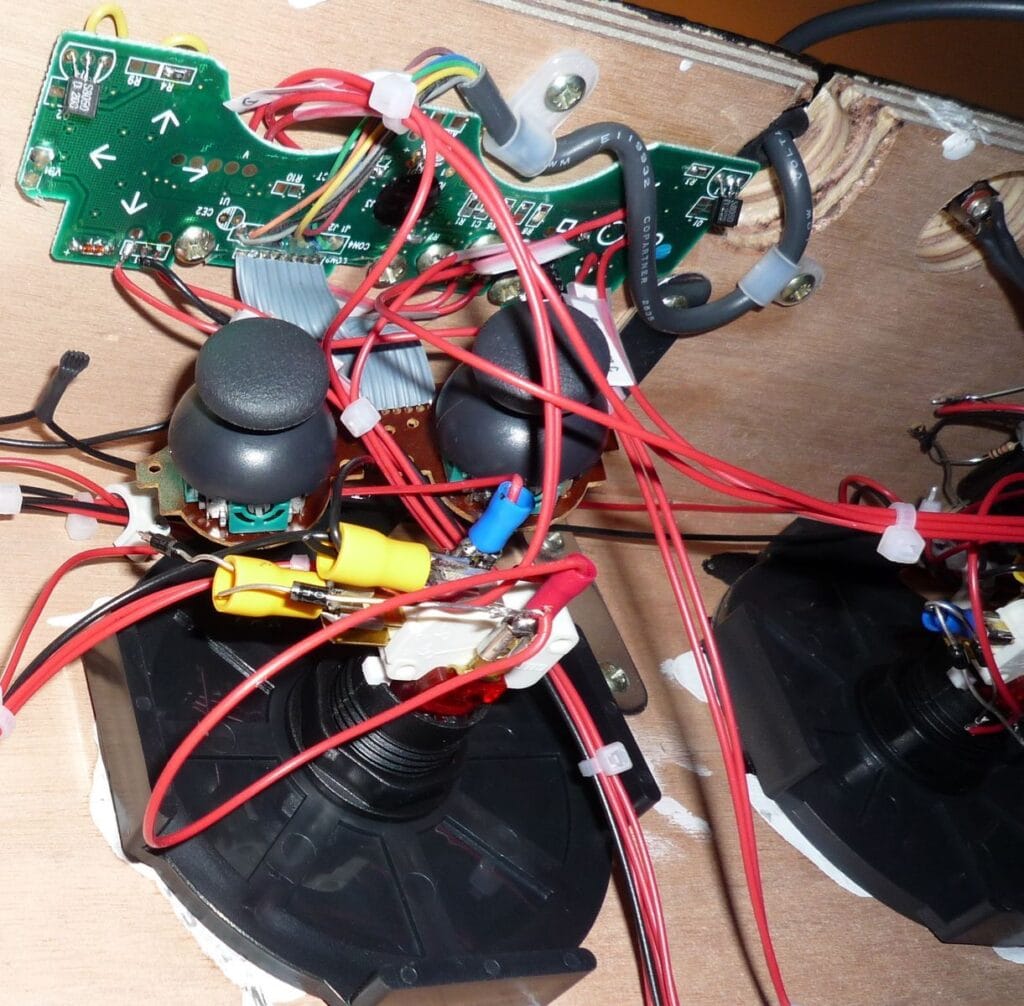

En gros plan la manette et les attaches pour éviter que tout explose en tirant sur le fil de l’extérieur.

Suite au message de Ryo, j’ai rajouté un schéma pour réussir à faire s’allumer les lampes. Et en complément une autre information : si le condensateur gonfle, c’est qu’il est branché à l’envers !!! En cas de doute sur la polarité du transfo, utiliser un multimètre.

Par contre il a fallu rentrer tous ces sac de mousse dans la manette pour réduire le bruit.

Et voila, dans le prochain et dernier message sur cette manette, je vous donnerais tous les liens qui m’auront servi et si vous avez des questions ou besoin d’aide surtout, n’hésitez pas à me les poser !

La manette fonctionne parfaitement en ce moment.
